Modules de retard programmable

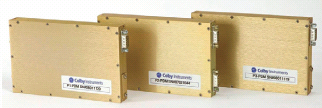

Les modules de Colby Instruments offrent une large gamme de retard du signal RF avec une résolution de 1ps (0,36 degrés par GHz) et un délai total jusqu’à 5,12 ns en fonction des modèles proposés. Ces modules à retard programmables commercialisés par Tech-Inter couvrent les bandes de 500 MHz à 3 GHz avec une puissance maximale de +25 dBm. Le retard se commande via des signaux TTL/CMOS et la technologie est basée sur la commutation de diodes PIN. Ils sont disponibles en trois versions : P1-PDM (de 1ps à 15ps de retard total, 4 pas), P2-PDM (de 5ps à 1,275ns de retard total, 8 pas) et P3-PDM (de 1,28ns à 2,56ns de retard total, 2 pas). Ils peuvent être combinés pour obtenir les retards nécessaires à chaque application : par exemple, en associant les 3 modules en série des retards de 0 à 5,12ns sont obtenus avec un pas de résolution de 14 bits et 1 ps de pas.
