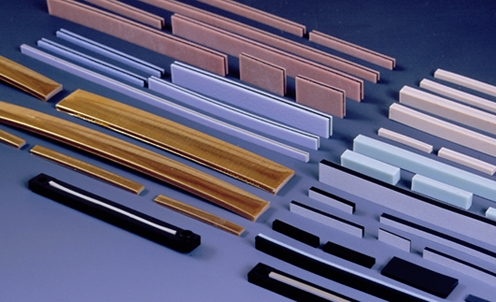

Utilisant le principe d’interconnexions souples, les connecteurs Zebra proposés par Compelma assurent une continuité électrique par simple compression entre 2 PCB ou entre un PCB et un LCD. Des isolants plus ou moins larges peuvent être intégrés sur les bords du connecteur pour un maintien de façon autonome. Cette technologie offre l’avantage de proposer des connecteurs dimensionnés mécaniquement intégrables dans le design de l’équipement, sans surcoût d’outillage. De plus, les connecteurs Zebra ne nécessitent pas de soudure lors de leur assemblage, ce qui entraîne l’optimisation du temps d’intégration en chaîne de production et la capacité d’absorption des chocs une fois assemblés dans le produit fini.
Il existe 3 grandes familles de connecteurs :
- alternance de couches conductrices chargées carbone (pour principalement des applications avec écrans monochromes)
- alternance de couches conductrices chargées argent (pour principalement des applications avec afficheur couleur)
- alternance de fils phosphore bronze ou dorés (pour des applications avec écrans de plus grandes dimensions, avec graphismes).
Connecteurs dimensionnés
intégrables sans surcoût d’outillage
- par Compelma
- 11 mai 2011
- 1354 affichages
Connecteurs dimensionnés
